Installation fixe

Les projecteurs sont reliés à des « lignes fixes » installées à la construction du théâtre, elles-mêmes reliées aux gradateurs. Les lignes fixes sont dispersées un peu partout : au sol, en passerelle, sur des porteuses (qui deviennent des herses ou “ fermes américaines “), dans la salle, dans les dessous de scène avec chacune un boîtier (prise femelle) 10 / 16 A pour les lignes 2,5 kW et 32 A pour les lignes 5 kW.

Ces lignes sont parfois reliées de façon définitive aux gradateurs (schéma ci-dessous).

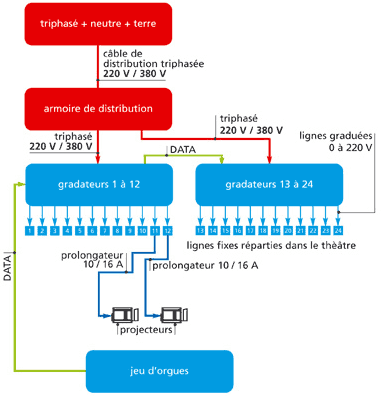

Schéma d’une installation fixe

II_3

Quand les lignes ne sont pas reliées de façon définitive aux gradateurs, elles arrivent toutes à proximité immédiate des gradateurs. Les lignes sont alors « en attente » d’utilisation.

IMG_4446Les lignes fixes et les multipaires dans le local gradateur sont branchées ou en attente.
