Installation mixte

Certains théâtres ont adopté une installation « mixte » c’est-à-dire une installation à demeure avec la possibilité de rajouter des gradateurs mobiles si nécessaire. Cette installation comporte des arrivées de puissance et de DMX réparties dans la cage de scène, en passerelle de salle etc… L’avantage de ce type d’installation est d’offrir le maximum de souplesse à l’implantation lumière et au branchement géographique des circuits.

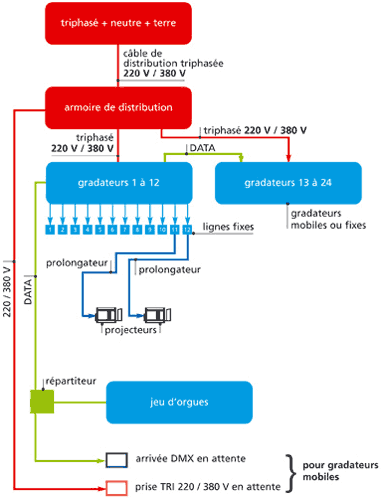

Schéma d’une installation fixe

Quand les lignes ne sont pas reliées de façon définitive aux gradateurs, elles arrivent toutes à proximité immédiate des gradateurs. Les lignes sont alors « en attente » d’utilisation.

Ce boîtier comporte :

1. une prise Harting pour multipaire

2. des prises 10 / 16 A pour brancher des lignes individuelles
3. une prise triphasée 220 / 380 V pou alimenter un gradateur mobile
4. une prise 220 V pour alimenter un projecteur de 5 kW
5. deux prises directes 10 / 16 A

Arrivée électrique

Situé à côté du boîtier de puissance, ce boîtier permet la connexion du DMX ou de l’Ethernet au gradateur mobile.

Boitier Ethernet et DMX
