Patch manuel

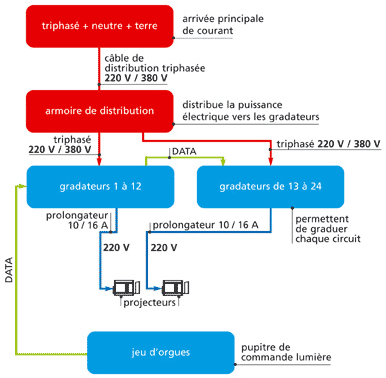

Le projecteur ou groupe de projecteurs est branché sur un gradateur. Le choix du numéro de gradateur est laissé à l’appréciation du régisseur.
Le premier projecteur d’une même direction, par exemple de face, est branché sur le gradateur N°1, le deuxième projecteur de même type, sera branché sur le gradateur N°2.
Ces projecteurs seront pilotés par les circuits N°1 et 2 du jeu d’orgues. Le patch se fait dans une suite logique d’implantation, ceci afin de faciliter le travail sur le jeu d’orgues.

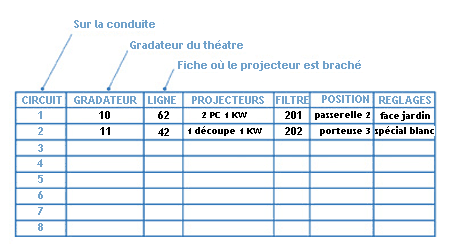

Pour tenir à jour le patch et éviter les erreurs, on élabore une feuille de patch.
On
mentionne le numéro de circuit, le numéro de gradateur, le numéro de
ligne, la dénomination du circuit, sa couleur de filtre. On peut
compléter cette liste avec la position et le réglage de chaque circuit.
Cette liste est intéressante pour l’archivage du spectacle.
Le circuit est le N° avec lequel le régisseur parle après avoir fait le patch.
Si un régisseur est accueilli dans un théâtre il évitera de dire " ton N° et mon N°" mais plutôt " le circuit 12 gradateur 24"
Si un régisseur est accueilli dans un théâtre il évitera de dire " ton N° et mon N°" mais plutôt " le circuit 12 gradateur 24"
Photo patch manuel
Dans
un théâtre, il y a souvent beaucoup plus de lignes que de gradateurs.
Ceci permet de ne pas avoir à tirer de prolongateurs. Il suffira de
bien repérer les lignes « occupées » par des projecteurs pour les
brancher sur les gradateurs dans un ordre établi par le régisseur
lumière.
Dans
un théâtre, il y a souvent beaucoup plus de lignes que de gradateurs.
Ceci permet de ne pas avoir à tirer de prolongateurs. Il suffira de
bien repérer les lignes « occupées » par des projecteurs pour les
brancher sur les gradateurs dans un ordre établi par le régisseur
lumière.Avec un patch manuel, il faut veiller à ne pas dépasser la puissance maximale du gradateur. Ce risque n’existe pas avec un patch électronique.
