Principaux types de projecteurs

• Plan convexe 650 W, 1 kW et 2 kW
• Découpe 1 kW et 2 kW
• PAR 64
• Horiziode 1 kW symétrique et asymétrique
• Basse tension (BT 250 W)

• 2 kW et 5 kW Fresnel
• Svoboda
• ACL
• HMI
• Tube fluorescent graduable
• Poursuite

C’est le projecteur le plus courant (650 W, 1 kW, 2 kW) composé d’une lampe montée sur un chariot, d’une carcasse et d’une lentille (plan convexe à bords nets). Le chariot avance ou recule devant la lentille, ce qui permet d’avoir une tache de lumière plus ou moins grande.
Différentes lentilles peuvent être adaptées sur cet appareil :

• martelées (bords diffus)
• Fresnel (bords très diffus)

Angles d’ouvertures habituels PC 1 kW : entre 15° et 50°.
Découpe 1 kW ou 2 kW
La découpe permet de tailler la lumière à l’aide de couteaux.
Cet appareil comporte un condenseur qui concentre les faisceaux de lumière en sortie de lampe, un système de couteaux et un train de lentilles à focale variables. Le réglage en ouverture et le découpage en formes géométriques est aisé. On peut également insérer un gobo dans un tiroir prévu à cet effet.

Les découpes sont proposées avec divers angles d’ouvertures spécifiques aux fabricants ainsi que certains types de lampes (2 kW halogènes, mais aussi 1,2 kW HMI, 2,5 kW HMI, HQI...).

PAR 64

Projecteur léger et vite réglé, il est utilisé dans la variété avant d’arriver au théâtre.

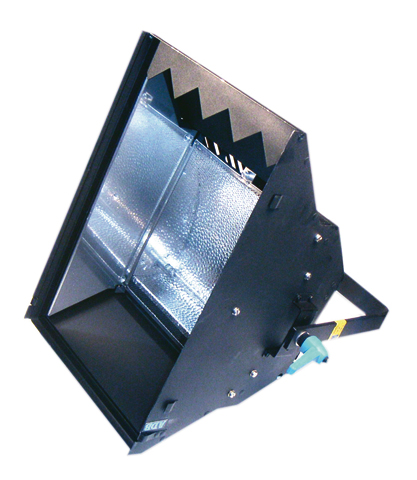

Horiziode
L’horiziode a un réflecteur symétrique ou asymétrique.
Le réflecteur asymétrique permet de répartir la lumière de façon quasi uniforme sur un fond. Elle utilise une lampe crayon et peut être assemblée en carré ou en ligne.

Appareil utilisé principalement pour l'éclairage de toiles peintes ou de cycloramas.

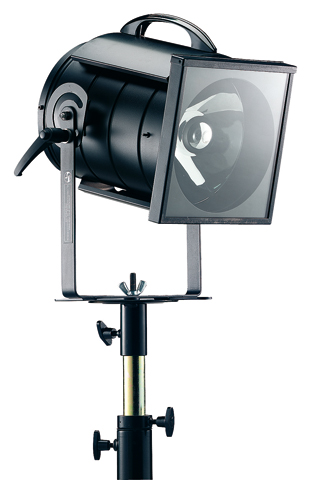

Basse tension ou BT
Projecteur utilisé pour son faisceau concentré plus que pour sa tache au sol. Equipé d’une lampe de 250 W ou 500 W en 24 V et d’un transformateur intégré.

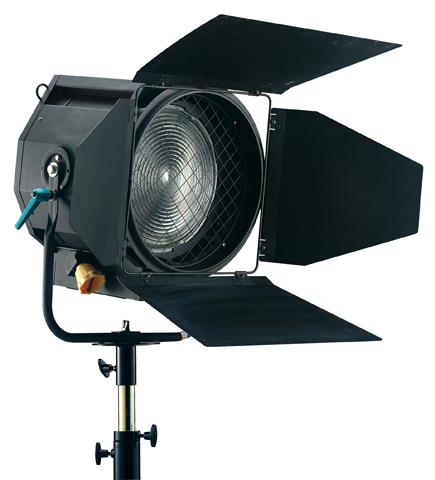

2 kW et 5 kW Fresnel
Les projecteurs à lentille Fresnel diffusent la lumière.
Angles d’ouvertures habituels : de 20° à 60°.

Svoboda
Inventé par le scénographe du même nom.
C’est un ensemble de 9 lampes de 250 W / 24 V cablé en série.
Il a bouleversé la lumière d’opéra en créant de véritables murs de lumières grâce à son système de faisceaux serrés.

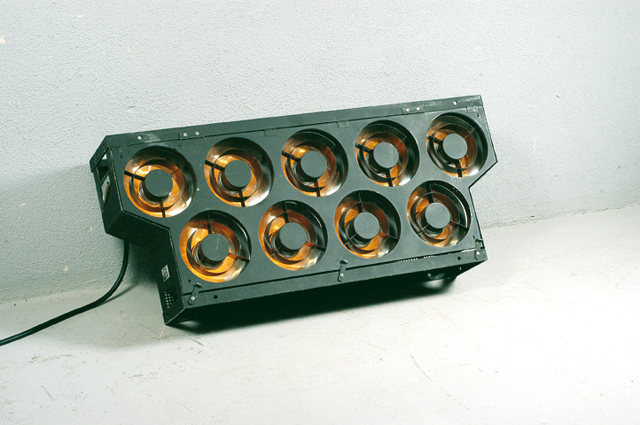

ACL (AirCraft Landing Lamp)
Projecteur de type PAR, lampe de 250 W travaillant en basse tension 28 V. Donne une lumière très directive et blanche. Ils sont montés par 8 sur une barre et branchés en série (8 x 28 V = 224 V) ou sur 2 barres de 4 (couplés avec une bretelle série).

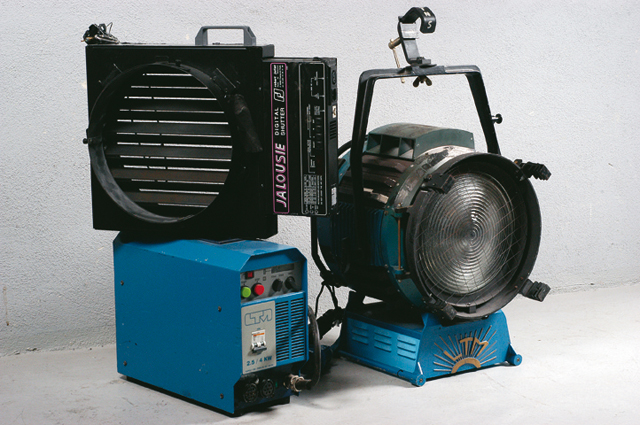

HMI
Etant donné sa température de couleur dite “du jour” (5600° K) et sa puissance, il est très utile quand on souhaite reproduire les grandes atmosphères d’extérieur sur un plateau. Il est équipé d’un ballast pour amorcer et réguler la lampe à décharge.

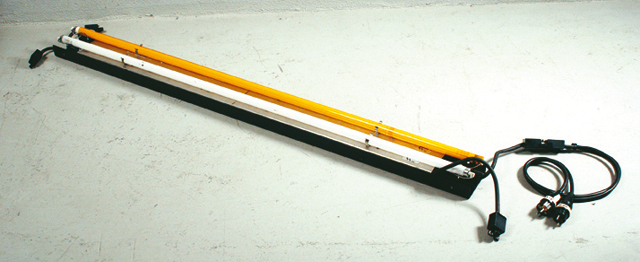

Tube fluorescent
Les tubes fluos graduables permettent d’éclairer sans faire d’ombre. On obtient facilement des nappes de lumière diffuse. Utilisés également pour l’éclairage de toiles de fond et de cyclorama. Ils sont souvent équipés en ligne, à une ou plusieurs couleurs.

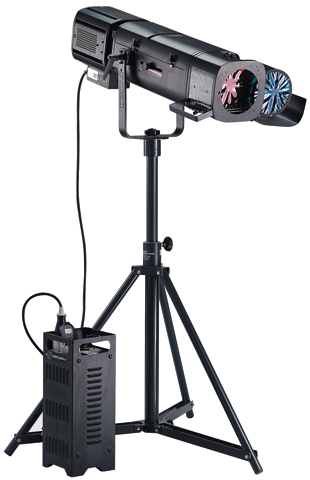

Poursuite
Elle existe en plusieurs puissances : 575 W HMI ; 1,2 kW HMI ; 2,5 kW HMI, équipée de lampes Xénon, plus rarement halogène. Le projecteur de poursuite est monté sur un trépied et nécessite la présence permanente d’un technicien qui doit la manipuler pendant le spectacle. Un iris permet de régler la taille du faisceau.
La poursuite sert à mettre en valeur un personnage évoluant sur scène en l’entourant d’un halo de lumière qui le suit dans tous ses déplacements. Il y a plusieurs façons de « poursuiter » :

• en pied
• en plan américain (jusqu’à la ceinture)
• en médaillon
